INVT Flex serijos I/O sistema yra lanksti, patikima ir efektyvi signalų perdavimo sistema. Sistema gali pasiekti kelis standartinius ryšio tinklus ir aprūpinti gausiais signalų moduliais, kad būtų lengviau diegti individualizuotus sprendimus, kartu sutaupant vietos spintoje.

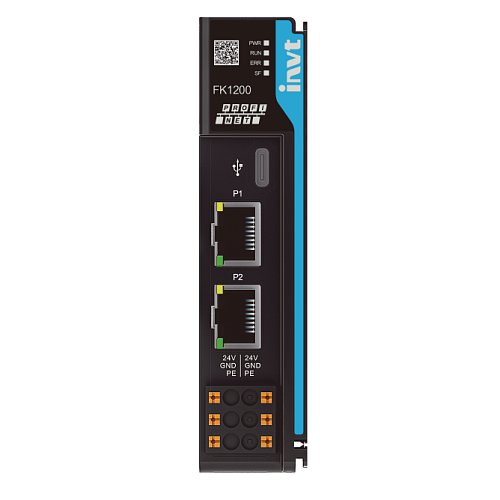

PROFINET ryšio modulis FK1200
€140.00
Neturime
Funkcijos:
Efektyvus: visiškai atnaujinta F-BUS magistralė su 100 megabitų ryšio sparta sukuria aukšto lygio realaus laiko ryšio sistemą.
Patikimas: tvirtas sujungimas naudojant aukso padengimo būdą užtikrina stabilų ir patikimą signalo perdavimą.
Kompaktiškas: itin plonas dizainas padeda sutaupyti vietos spintoje.
Greitas prijungimas be įrankių: PUSH IN sujungimo technologija leidžia lengvai montuoti be jokių įrankių, o laidų efektyvumas 70 % geresnis, palyginti su varžtiniais gnybtais, efektyviai sumažinant montavimo laiką ir kartu užtikrinant gerą patikimumą.
Aiškus identifikavimas: skirtingi moduliai išsiskiria spalvų blokais ir pagalbiniais kodais, todėl identifikavimas ir padėties nustatymas yra tikslesnis ir patogesnis.
Kanalo lygio diagnostika：Kiekvienas kanalas turi būsenos indikatoriaus lemputę, o kiekvienas modulis gali savarankiškai rodyti savo darbo būseną. Veikimo būsena ir informacija apie gedimus yra aiški iš pirmo žvilgsnio.
CE ir RoHS deklaracijos.
Tinka naudoti su įvarių gamintojų valdikliais.
Produktų katalogas: Flex Series IO System Catalog_V1.5
Techninė specifikacija: INVT Flex Series IO System Manual-V1.0
| FK1200 | |||
| Product type | PROFINET communication coupler | ||
|
Power supply
|
Rated voltage | 24VDC (-15% – +20%) | |
| Power consumption of module |
<10W | ||
| Isolation | No isolation | ||
| Power supply protection |
Protection against reverse connection, overcurrent, and surges | ||
|
Interface
|
USB2.0 | ×1, for module upgrade | |
| RJ45 | ×2, Profinet P1&P2 | ||
|
Profinet slave
|
Physical layer | 100BASE-TX | |
| Baud rate | 100Mbit/s | ||
| Output distance | Less than 100m between two nodes | ||
| Transmission mode | Full duplex | ||
| Topology structure | Linear, star-shape, tree-shape | ||
| Communication protocol | Profinet I/O device | ||
| Communication mode | RT | ||
| Communication period | Min. 1ms | ||
| Process data zone | Input max. 1440 bytes, output max. 1440 bytes; IM0-IM3 | ||
| Profinet switch function | Supports networking function | ||
| Ethernet service | Supports TCP/IP, SNNP, LLDP, ping | ||
| Port diagnosis | Supported | ||
| Port disabling | Supported | ||
| Factory settings reset | Supported | ||
|
Expansion bus
|
Number of I/O expansions | 16, internal bus. The coupler can automatically identify the I/O type and quantity on the backplane |
|
| Output power supply | 5V/3.5A | ||
| Certification | CE, RoHS | ||
|
Environment
|
IP rating | IP20 | |
| Working temperature | -25℃–55℃ | ||
| Working humidity | 10%–95%RH (no condensation) | ||
| Air | No corrosive gas | ||
| Storage temperature | -40℃–70℃ (RH<90%RH, no condensation) | ||
| Altitude | Lower than 3000m | ||
| Pollution degree | Degree 2, compliant with IEC61131-2 | ||
| Anti-interference | 2kV power cable compliant with IEC61000-4-4 | ||
| EMC anti-interference level | Zone B,IEC61131-2 (General industrial environment) | ||
| Vibration resistant | EC60068-2-6 5Hz–8.4Hz, vibration amplitude of 3.5mm, 8.4Hz–150Hz, acceleration 9.8m/s2, 100 minutes for each in X, Y, and Z directions (10 times, 10 minutes each time, a total of 100 minutes) |
||
| Impact resistance | EC60068-2-27, 9.8m/s2, 11ms, X/Y/Z, 3 times for each of 3 axes and 6 directions |
||
| Installation method | 35mm standard rail | ||
| Weight (kg) | Net: 0.25 Gross: 0.28 | ||
| Dimensions W×H×D(mm) |
Product dimension: 25×105×96 Package dimension: 29×109×100 | ||
